作者: SouthernExpress 時間: 2020-11-14 22:47 標題: 【影月出品】教你如何用blender制作欧卡2的building物体
今天我们来做一段“building”物体
这个物体具有可延伸性，可弯曲性。这类模型会拥有5米和15米的长度，如若你在编辑器中将其弯曲，最大弯折弧度的地方将会使用5米长度，而在笔直的地方会使用15米的长度模型。
其可以通过building引导像下图一样单独控制与连接
也可以通过railing引导作为道路护栏选项进行添加
SCS parts包含了起始、中段、结束的碰撞模型、影子模型、和物体
即为start5m、start15m、startcol5m、startcol15m
center5m、center15m、centercol5m、centercol15m
end5m、end15m、endcol5m、endcol15m
（阴影模型指派给当前长度即可，碰撞模型指派给带有COL的部分即可）
首先，shift+A新增Root object，并重命名，这个命名就是你的模型名称和文件名

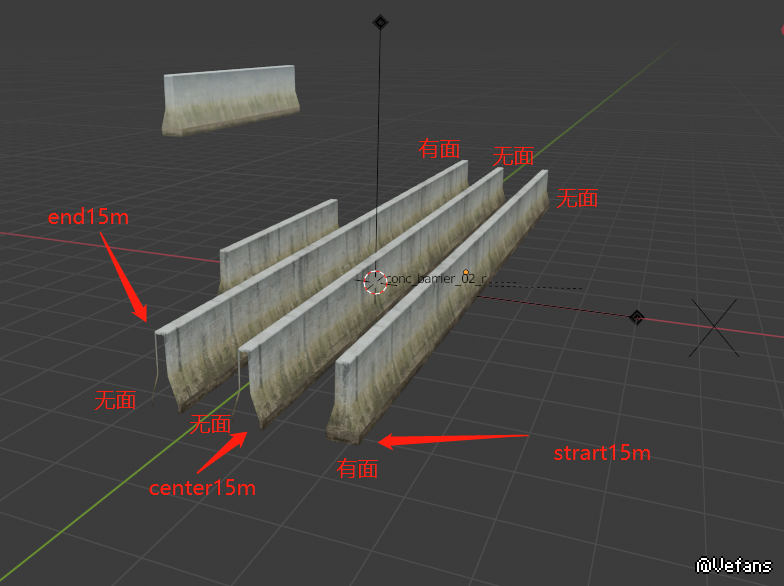

这里有start和end的概念，那就是有头与有尾之分，起始模型需要有一个法向朝外的面，也就是有一个封闭的面给玩家看到。而另一端则是没有面的。如果另一端有一个面，有几
率会造成模型连接处有异常的阴影。所以SCS的模型通常都会把看不到的面（紧贴着的）删除，避免异常阴影。
其中，碰撞模型和阴影模型是玩家看不见的，碰撞模型是利用模型表面产生“空气墙”
阴影模型则是通过光照来在地面投射影子，它们只需要指派给每个长度的parts就行了
先制作好5米的模型，15米的模型只需要将其用数据沿着Y轴拉长3倍即可得到。
制作好模型以后，使用shift+D复制物体，并重命名，命名中文也是可以的，因为SCS插件在输出的时候会自动把你的名称更改掉，我们在制作的时候方便自己看就行
由于我在5m模型中制作了排水孔，直接使用缩放功能会把排水孔拉长。
所以，我复制了5m模型，然后进入编辑模式，全选后再使用shift+D复制功能，只要沿着Y轴移动5米，即可得到一个三个排水孔的15米模型
要制作相同模型时，我推荐的方法是先制作一个，展开UV，上好材质贴图，然后再进行复制，这样就免去你每一个模型都需要单独展开一次UV图，省事。
选中所有物体，拖入刚才的Root object当中，按住shift拖进去，如果按了shift拖不进去，就再拖一次（不用按shift）
拖入了这个Root object里，你的模型才真正变成了SCS能识别的模型
模型做好了，就要上材质，上纹理贴图
关于材质，我推荐大家直接参照SCS做的模型上面的数据来调整
我找到了一个欧卡2里水泥墩的模型，直接上图看材质
Shader Presets就是着色器的预设，返回我们的模型，直接找到这个，按照数据填好
对照下面的Material Attributes数据，该怎么填怎么填
抄答案咱会吧？
关于着色器的预设，SCS官方有给出相关集合，我用机翻啃得有点吃力，如果有哪位勇士能翻译一下就很好了……
https://modding.scssoft.com/wiki/Documentation/Tools/SCS_Blender_Tools/Supported_shaders
关于刚才的那个材质“dif.spec.mult.dif.spec.iamod.dif.spec”
官方是这样解释的
简单来说，它用作于墙体一类的材质，有三个贴图层
基础（base）、Mult、Iamod
其中base和mult的贴图是两者相乘的（两者都能显示出来）
iamod是用于添加污垢、磨损等贴图的，显示强度是通过shading节点去调节Alpha值的
如果alpha值为0，则iamod贴图不显示。如果为0.5，则完全显示。
这个alpha值的范围就是0~0.5
点击文件夹按钮，添加贴图，贴图文件类型是TGA，长宽要被2和4整除。
注意，一旦确定后不能更改，因为这个材质会把路径写入模型，但凡你输出模型后更改了路径或者文件名，都会造成贴图丢失。
这个着色器预设有一个限制
Base和mult必须同时具有贴图，切换到材质显示模式的时候，才能显示。
点击设置，勾选U Repeat和V Repeat
这个UV重复的意思是，如果你的模型需要延伸相同的图案（例如路面）
这个UV Repeat可以在展开UV的时候把UV网格伸展到相应的UV岛以外，那么在UV岛以外的部分就会进行重复贴图的操作。如果不点选UVRepeat，在UV岛以外的部分，贴图会
失败，然后效果就是极限拉伸。
下面是示例
没有勾选UV Repeat：
勾选UV Repeat：
一切正常。
这是模拟有无数个贴图并排让你一起贴着，我们在UV岛内按“N”开启工具栏
然后点击视图，把Repeat Image勾选，就能看到无数贴图并列是什么感觉了。
接下来我们进行更精细的命名
把一系列的模型进行复制
细分出5米和15米的碰撞、阴影、模型、起始、中段、结束
因为碰撞只是一块区域，阴影也只是通过光照投射出来的影子。它们都不具有很多细节，所以我们将阴影和碰撞进行删减。当然，你图个省事的话，直接把它们指派给阴影、碰撞都没问题……
模型做好了，材质贴图都贴上去了，最后剩下碰撞和阴影部分
碰撞有两种，一种是添加Locator，选择碰撞类型
其次就是直接把模型指派到模型的部分里头去就可以实现了
碰撞必须在着色器预设里选择“none”（初始状态也显示none，但其是没有赋予材质的意思，必须点击着色器预设里的none才是真正应用了SCS的none材质）
阴影必须在着色器预设里选择“shadowonly”
（点击none预设以后同样需要添加顶点颜色）
注意！
一种材质，只能对应一种设置
如果在其他物体中，你同样应用了该材质，那么就意味着，你只要对其进行改动，另外一个用同样材质的物体也会发生相应的变化。
如果你只需要使用到这种材质，而且使用不同的贴图，请点击
此按钮可以将当前材质设置复制一份，然后重命名即可
一个building模型最少会有18个物体
检查清楚每一个物体的材质是否正确
切换到物体选项卡
点开SCS Parts一栏
按照以下图片添加SCS Parts（顺序不分先后）
其中带有col的就是collision的意思，就是碰撞。
碰撞指派给带有col的部分，剩下的阴影和模型可以指派到没有col的部分即可。
这个SCS parts能决定其物体的功能，但是其最重要的是“coll”，如果一个正常的物体模型指派给了“coll”，这个物体在游戏里会消失，因为被识别成了碰撞。像这个building
模型里就会有严格的SCS parts命名，如果是其他单一静态模型，除了碰撞一定是“coll”，其余的都随意。
检查SCS项目路径
最后先导出模型
再进行转换
我推荐使用文件-导出（pim）功能，SCS的插件面板导出偶尔会抽风
成功导出后右下角会有这个提示
反之，如果有问题，在显示界面会告诉你
看到这个按钮，就意味着本次blender之旅就要结束了
[local]32[/local]
成功后在右下角会出现这个提示
不成功的话，在CMD窗口内会告诉你有错误，让你按任意键退出，然后去转换工具那里找错误日志，记住此时不要直接关闭CMD的窗口，不然blender会
直接崩溃，如果没保存
的话就泪流满面了……所以你需要按它的话来做“按任意键退出”。
此时我们已经看到，pim等文件已经被转换工具贴心地转成了pmd
而刚才的贴图tga文件也转成了dds
最后一步，写入引导，进入编辑器即可。
Building项目需要写这两个引导，building_model是把你的模型导入，而building_scheme是把你的模型作为“building”项目在编辑器内使用。
写引导必须注意，括号符号一定不能少，少了就崩溃报错
因为它必须要有左右括号才能形成一个语句命令
进入编辑器
新建building项目，可以看到Category已经出现了刚才的“gz”
想要在这里显示中文项目名称，保存的时候一定要UTF8格式
完美无报错！自制building模型成功！本次教程结束！
