作者: Knight-Flora 時間: 2020-1-16 20:07 標題: 自制方向雨刷控制器
前些天突然有个想法为什么不做一个大灯雨刷控制杆，然后上某宝搜索了一下，发现有成品。结果跟店主交流了一下发现没有适合我方向盘的产品。店主也不愿意给我单独制作一个。我就参照控制盒子的制作思路做了一个简易版本，今天跑了一下午结果用起来非常舒服，分享一下。如果有老司机有想法可以私我。
圖片附件: 微信图片_20200116200359.jpg (2020-1-16 20:07, 95.27 KB) / 該附件被下載次數 126
http://18wos.net/attachment.php?aid=429161
圖片附件: 微信图片_20200116200348.jpg (2020-1-16 20:07, 96.36 KB) / 該附件被下載次數 127
http://18wos.net/attachment.php?aid=429162
圖片附件: 微信图片_20200116200354.jpg (2020-1-16 20:07, 119.23 KB) / 該附件被下載次數 118
http://18wos.net/attachment.php?aid=429163
作者: jianxun 時間: 2020-1-16 20:20
看了这贴
佩服楼主的动手能力
比较郁闷的是看不明白楼主是你怎么制作，原理是什么
能不能发个过程啥的
别弄个成品让人眼馋
作者: Knight-Flora 時間: 2020-1-16 20:42
没问题，非常简单。我周末讲解下制作方法。
作者: subaru22b 時間: 2020-1-16 21:26
我记得有大神用真车大灯组合开关和雨刷开关 还有定速巡航做过 一切都是针车上面的配件
作者: Knight-Flora 時間: 2020-1-17 10:40
简单说一下制作方法，和所需材料。正如楼上所说某宝确实有仿真外设，我之所以没有选择主要出于以下原因。我有此想法后第一时间就上某宝搜索，只有一家在卖。只有适配G27，29，T300和simigic的版本，跟老板沟通后老板表示没做过DD直驱的版本，如果定做他嫌麻烦而且也觉得不好收费，几次沟通后只好作罢。另外一个原因是在网上看了几个仿真控制杆的测试视频我发现一个问题，如果采用仿真控制杆情况下在打起转向灯回正后无法如真车一样摇杆回弹。对我来说觉得有些不舒服。言归正传，先说下所需材料。
1.USB joystick线路板一个 22元
2.自复位十字开关 45元*2
3.亚克力固定支架 自制
组装
我选择的是在开关是四向带按钮，自复位版本。自复位是往一个方向推触发一次，松开摇杆自动回中。是不是就非常接近真实转向控制杆的感觉了。
控制板有很多种，选个便宜的就好

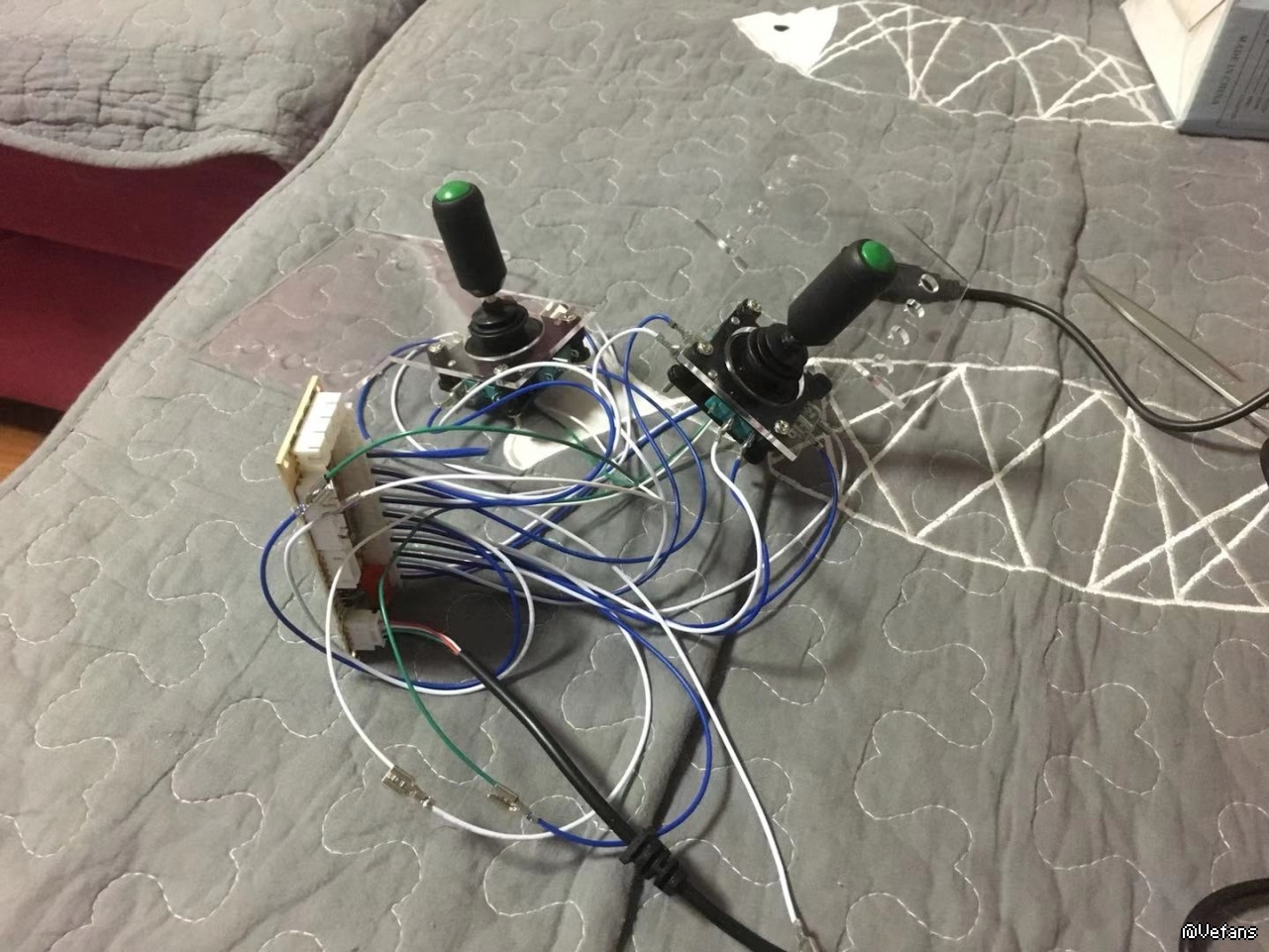

这样就算组装完毕了。接上电脑测试一下，十个按钮都正常工作就可以了。
最后和最主要的是固定，根据自己的方向盘款式或者支架的样式将两个十字开关固定好，进入欧卡设置一下就好。
每一侧有5个按钮，四个方向开关和一个按钮开关，足以满足基本的按钮需求。如方向，雨刷，定速。灯光切换，远光开关。
[ 本帖最后由 Knight-Flora 于 2020-1-17 10:45 编辑 ]
圖片附件: QQ图片20200117102018.png (2020-1-17 10:40, 228.21 KB) / 該附件被下載次數 118
http://18wos.net/attachment.php?aid=429199
圖片附件: QQ图片20200117102049.png (2020-1-17 10:40, 84.96 KB) / 該附件被下載次數 134
http://18wos.net/attachment.php?aid=429200
圖片附件: 微信图片_20200117102335.jpg (2020-1-17 10:40, 97.19 KB) / 該附件被下載次數 120
http://18wos.net/attachment.php?aid=429201
圖片附件: QQ截图20200117103344.png (2020-1-17 10:40, 183.96 KB) / 該附件被下載次數 116
http://18wos.net/attachment.php?aid=429202
圖片附件: QQ截图20200117103921.png (2020-1-17 10:40, 569.28 KB) / 該附件被下載次數 118
http://18wos.net/attachment.php?aid=429203
圖片附件: 微信图片_20200117104841.jpg (2020-1-17 10:45, 690.93 KB) / 該附件被下載次數 142
http://18wos.net/attachment.php?aid=429204
作者: Knight-Flora 時間: 2020-1-17 10:52
补充一下，看完之后你会知道整体制作非常简单，就是采购物料接线而已，只要有想法稍微动动手都可以做出来的。但最大的问题就是如何固定，我是DD直驱两侧有螺丝孔这样就非常简单了，直接亚克力板雕刻一个就好了。其他方向盘版本在固定方式上要结合自身的方向盘和支架研究一下。如果有DD方向盘的玩家可以直接私信我，我可以提供亚克力的雕刻文件。自行雕刻或者某宝定做两块即可。
[ 本帖最后由 Knight-Flora 于 2020-1-17 11:01 编辑 ]
作者: linzi8301 時間: 2020-1-18 17:10
动手能力高手啊！那是什么方向盘？像F1的？
我只玩欧卡，所以拆除了G29的拨片，改了大尺寸方向盘和转向灯雨刷这些
[ 本帖最后由 linzi8301 于 2020-1-18 17:40 编辑 ]
圖片附件: IMG_20191114_124430.jpg (2020-1-18 17:40, 1.49 MB) / 該附件被下載次數 123
http://18wos.net/attachment.php?aid=429288
作者: Knight-Flora 時間: 2020-1-20 21:13 標題: 回復 7號車# 的帖子
请问你这个仿真所有的按钮都能设置相应功能吗？
我那个是fanatec的Formula V2盘子，定了一个GT3还没到货只能先拿这个盘子跑。
作者: jianxun 時間: 2020-1-20 21:42
楼主真是高人啊
仰望
非常感谢分享
作者: linzi8301 時間: 2020-1-21 09:32 標題: 回復 8號車# 的帖子
右边的雨刷速度，欧卡不支持，所以没有用，其它都可以设定
作者: Knight-Flora 時間: 2020-1-21 10:01 標題: 回復 10號車# 的帖子
又仔细看了一下，你的仿真杆子固定方式。这样固定控制杆应该是会和盘子一起转动的吧。
作者: linzi8301 時間: 2020-1-22 14:37 標題: 回復 11號車# 的帖子
不会
