作者: xjhubing 時間: 2013-11-5 14:59 標題: DIY第二季！自制6+1模式H檔！
上次動手制作了7+1模式H檔和離合器
http://bbs.18wos.org/viewthread.html?tid=113903&extra=page%3D9
玩了幾天總覺得太粗糙，於是動手做第二個H檔
全透明亞克力6+1模式H檔經過一周下班時間的制作，終於成功，大家來看看吧！

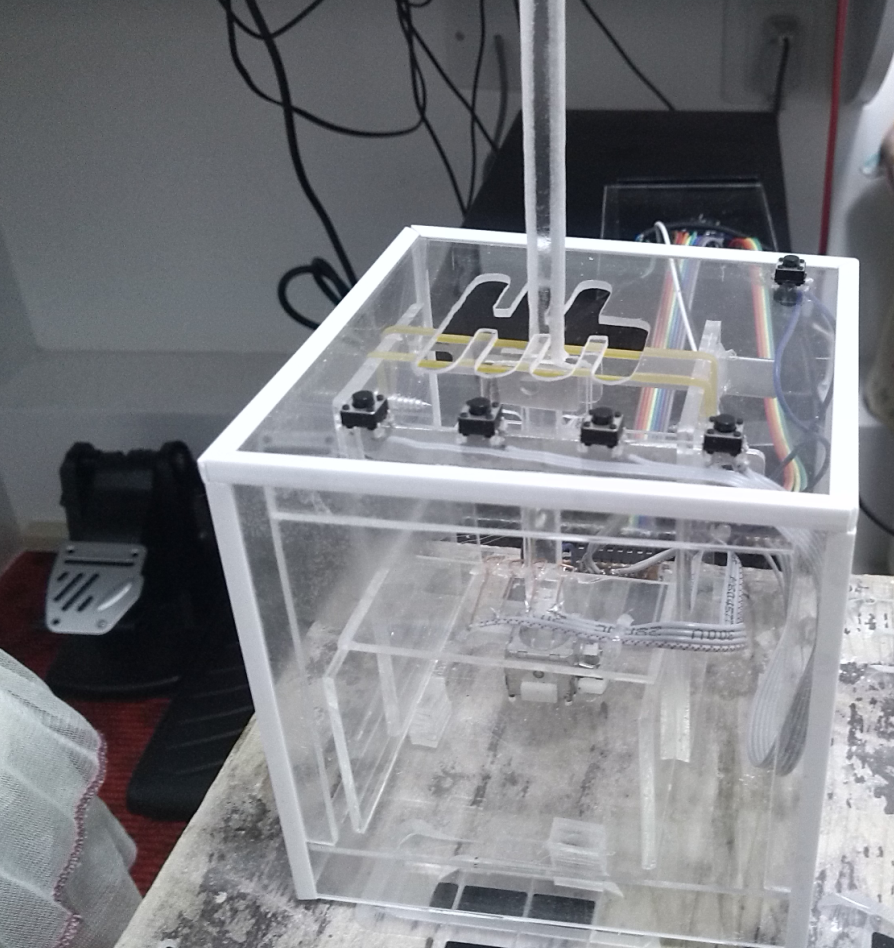

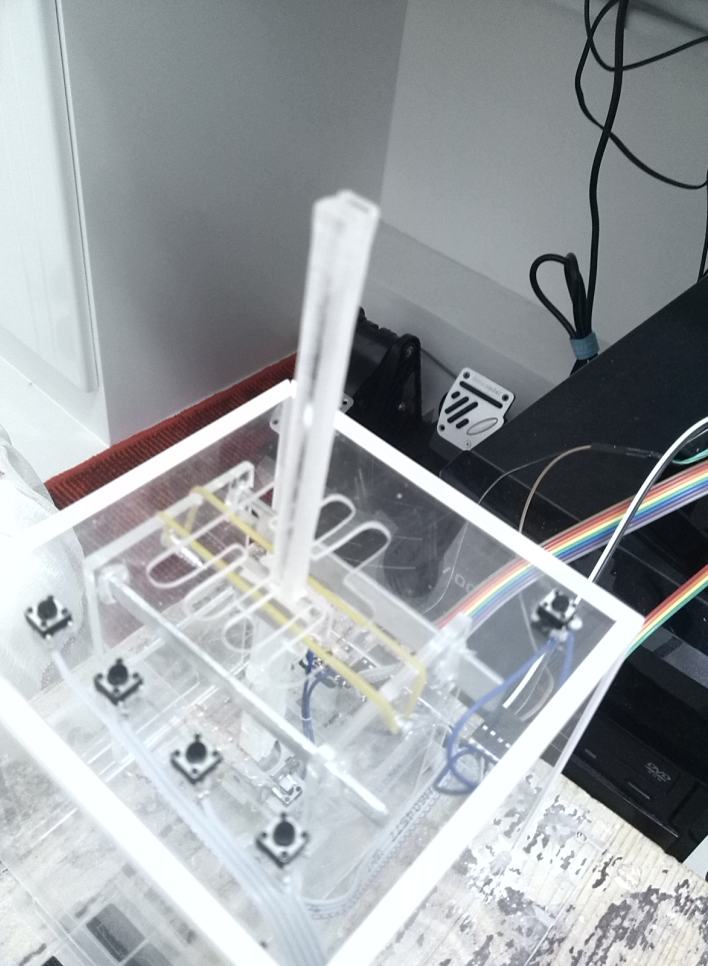

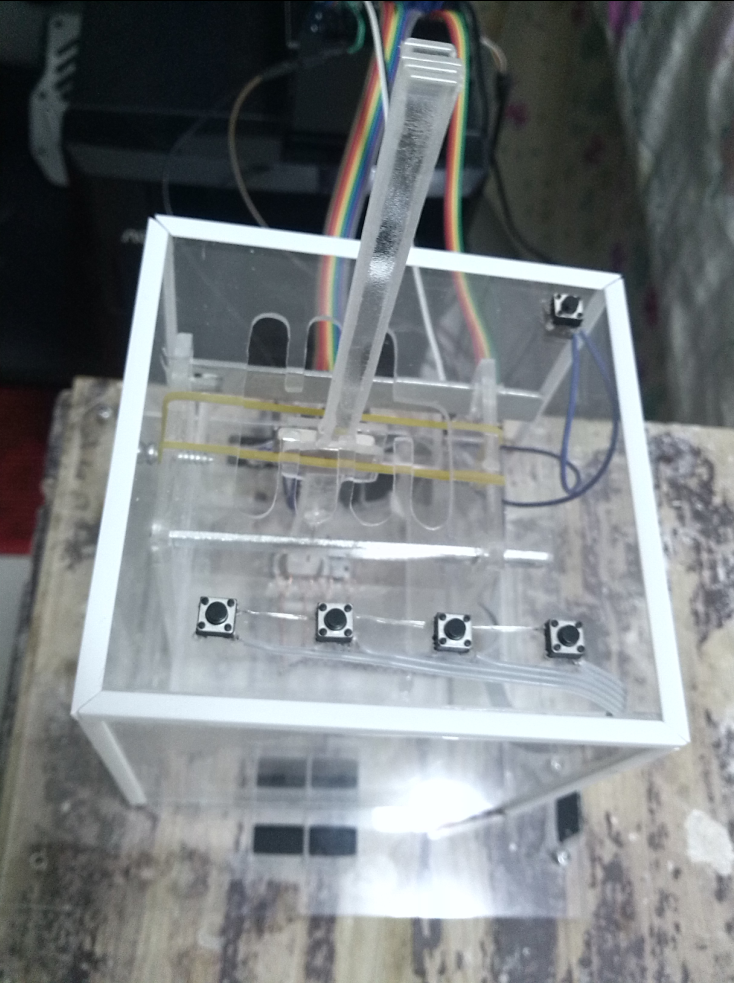

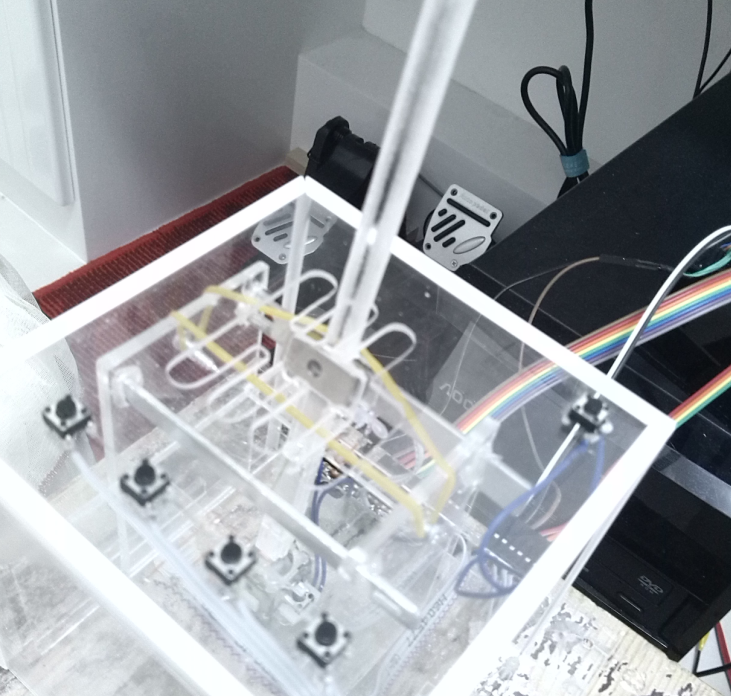

先看看外觀
整個H檔7個檔位，下壓一個按鍵，4個微動開關，電路部分還是由12按鍵4軸手柄電路代替，右上微動開關是手柄模擬鍵的開關

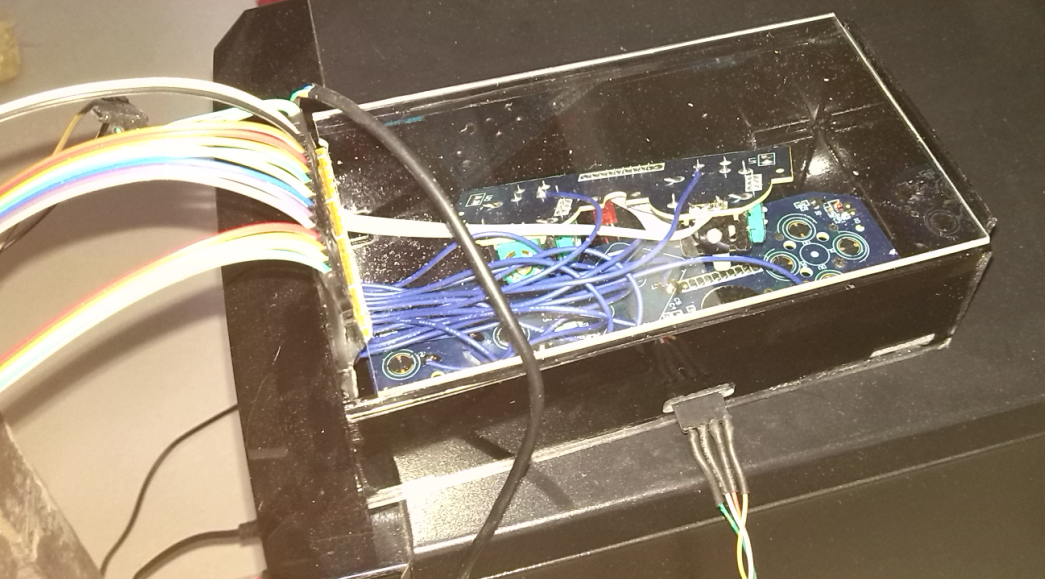

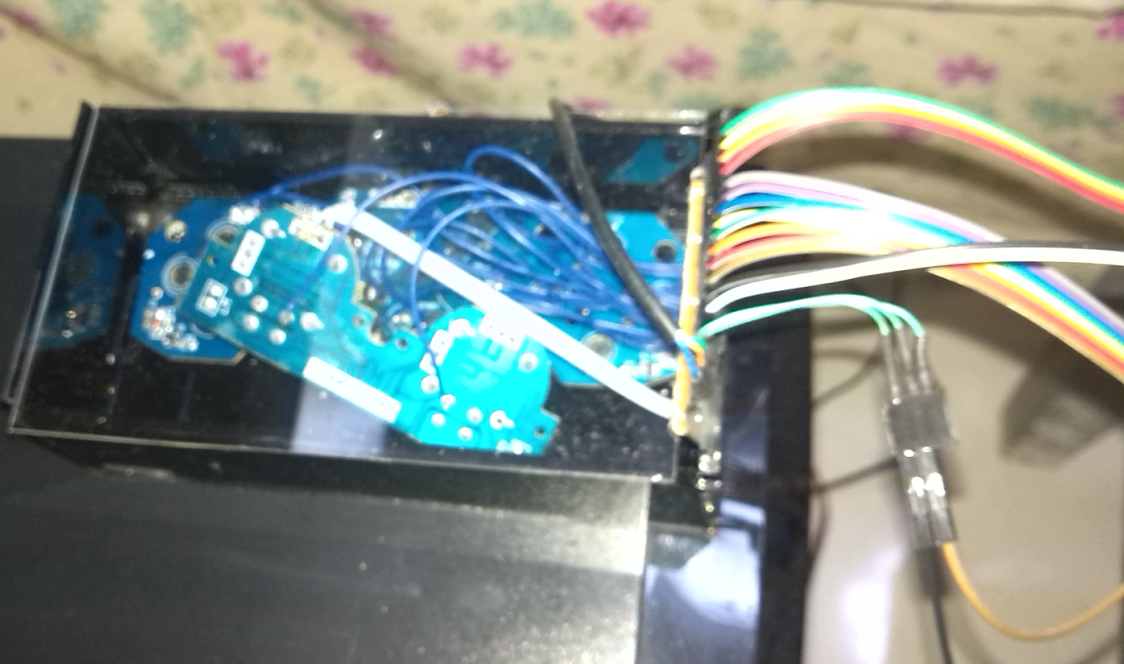

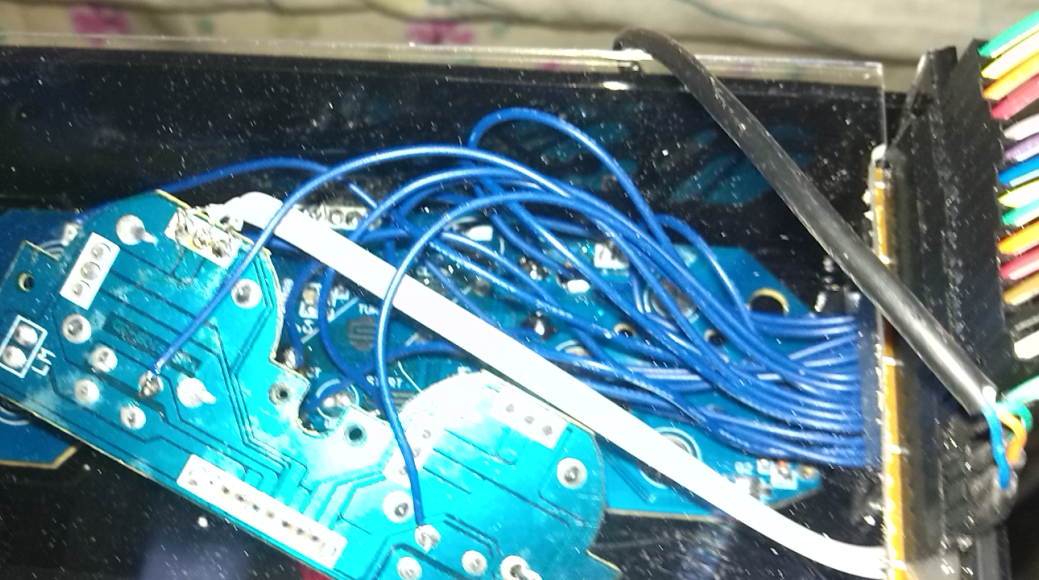

來看看電路部分

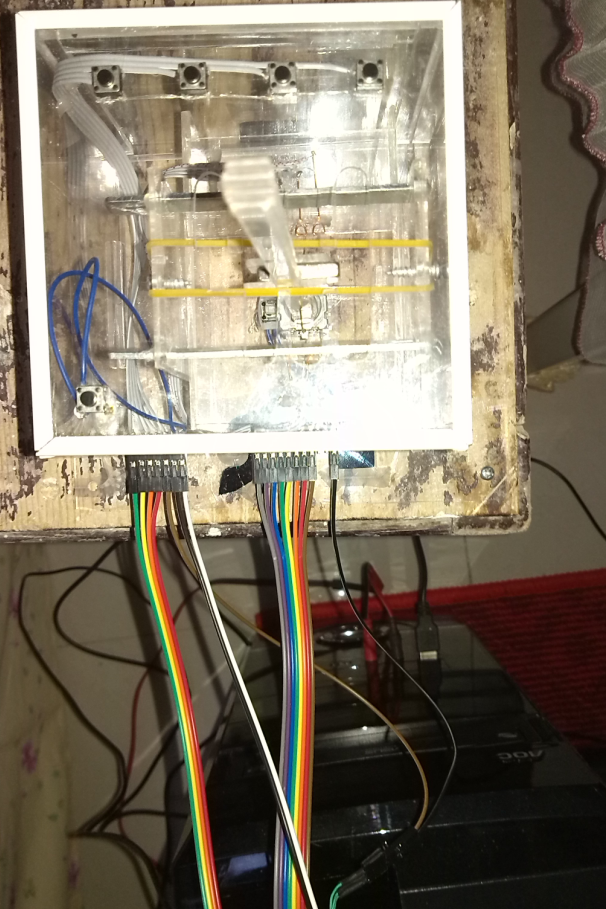

接線盒外一個連接USB，一個連接離合器

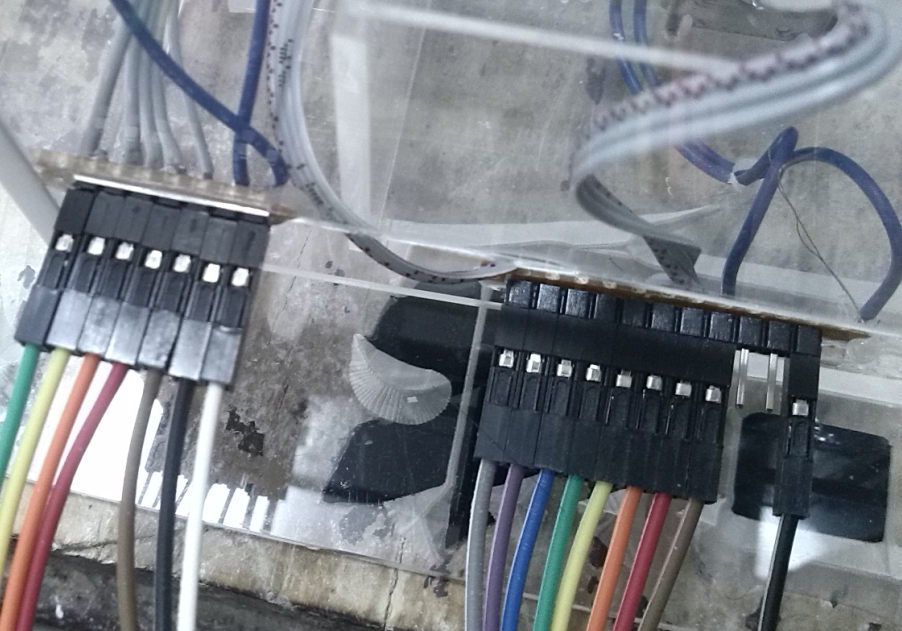

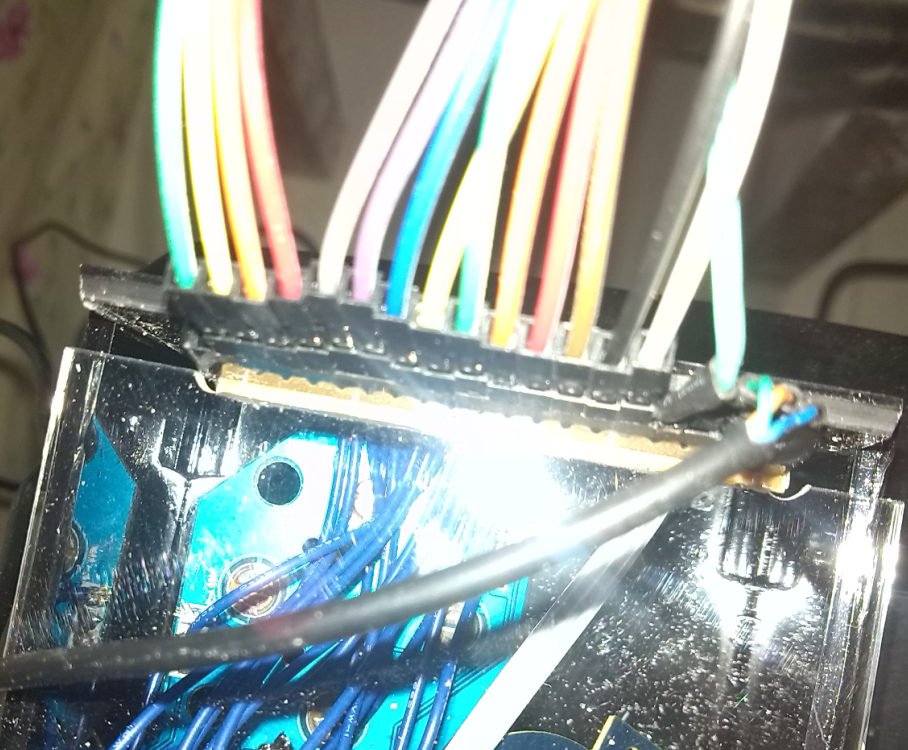

看看接線部分

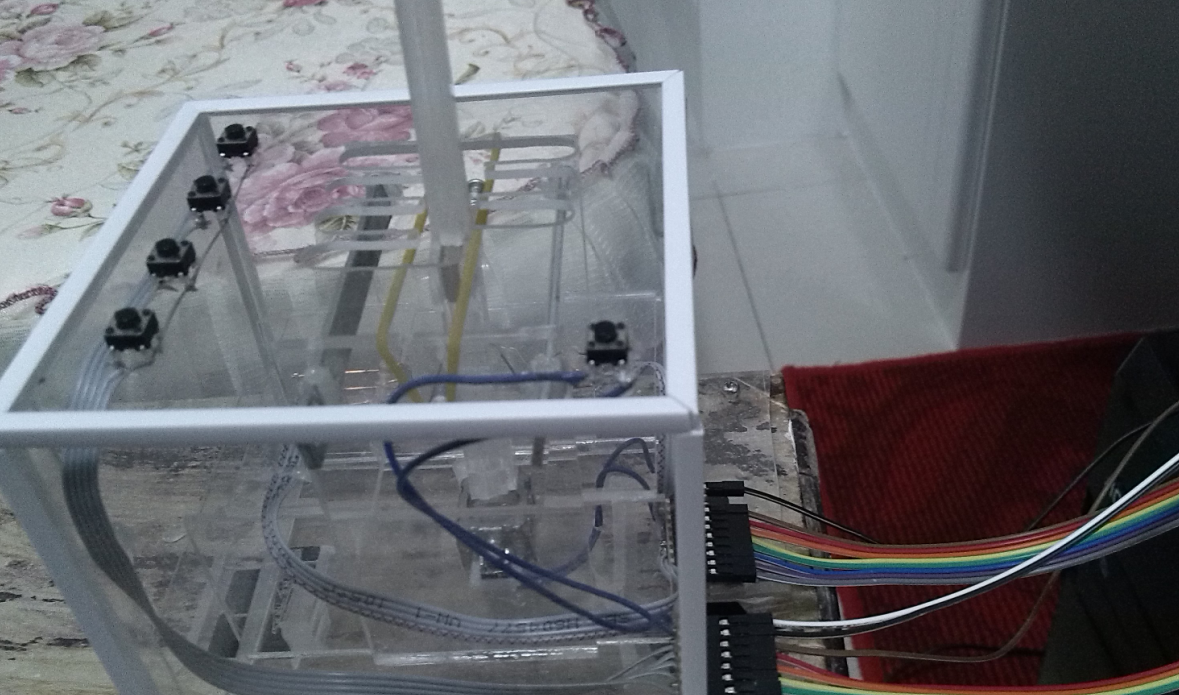

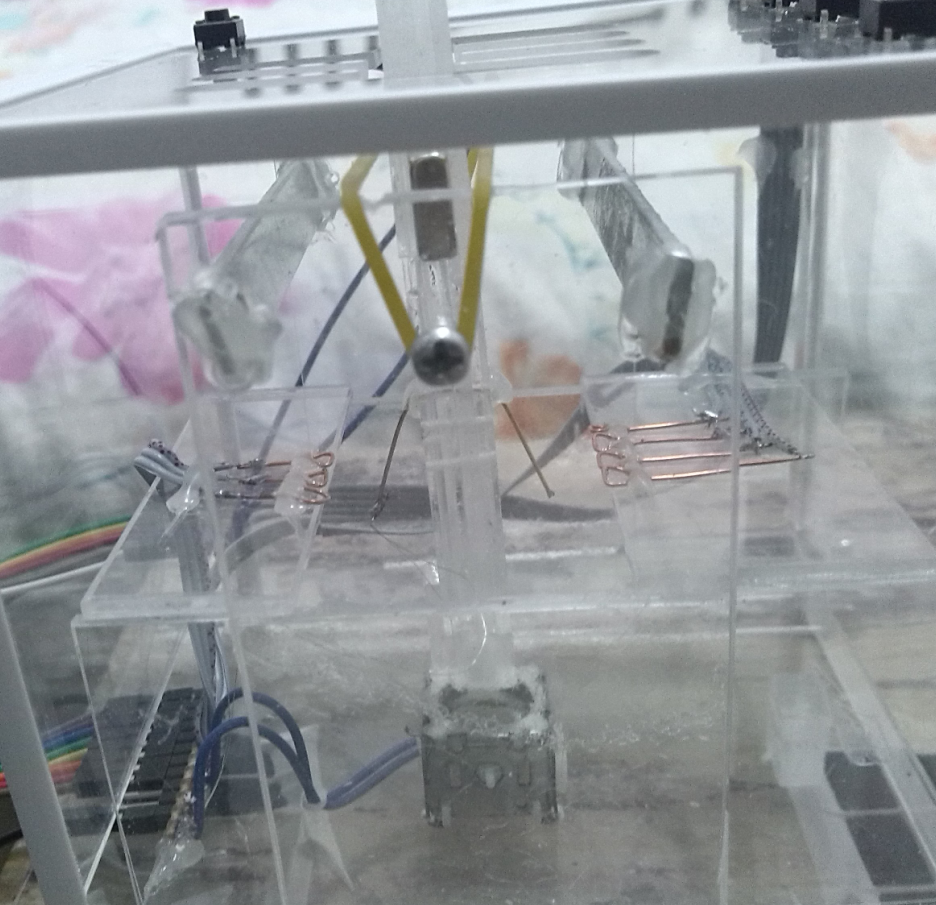

內部圖
回中系統采用了一個手柄模擬搖桿的回中系統，回中力有點小，加了一個皮筋，感覺還不錯
入檔用的釹鐵硼，入檔吸入感非常強

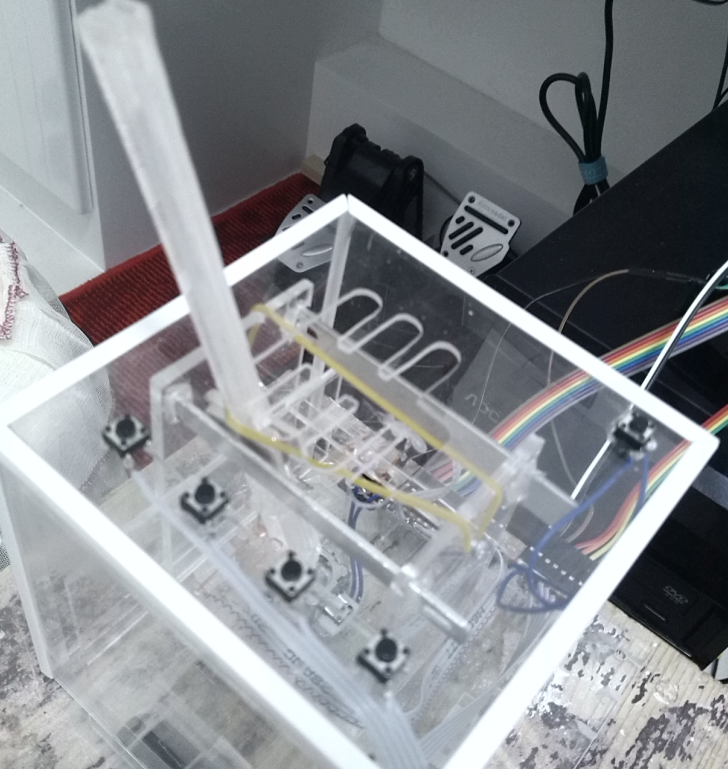

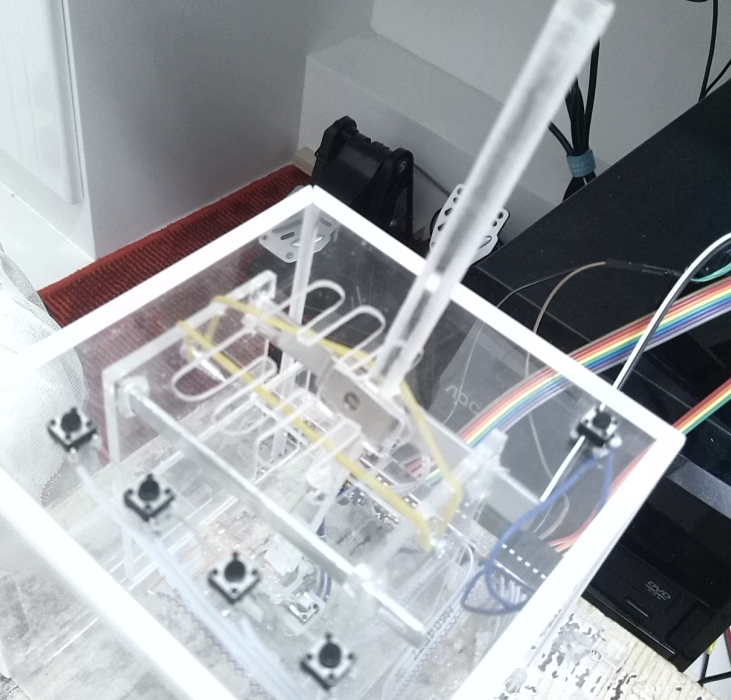

檔位示意圖

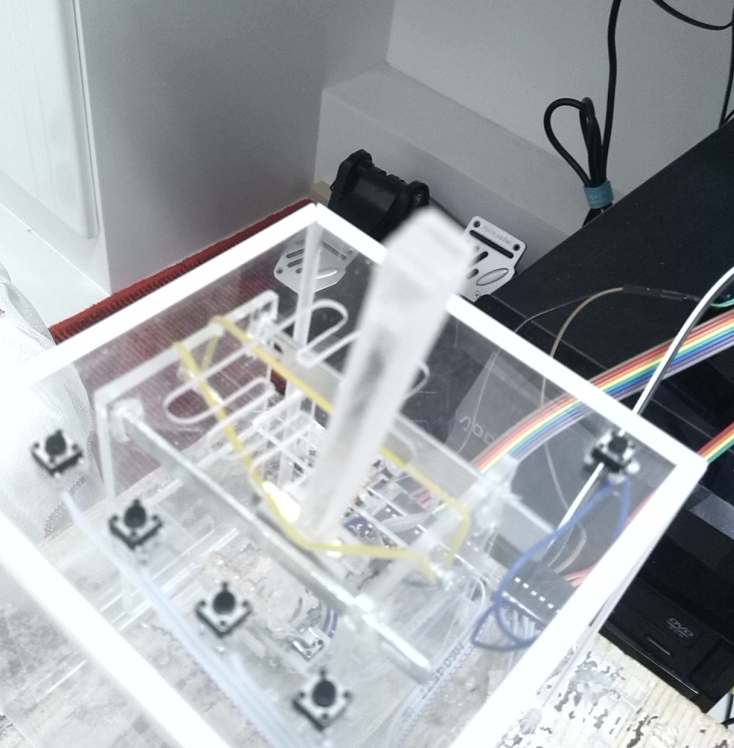

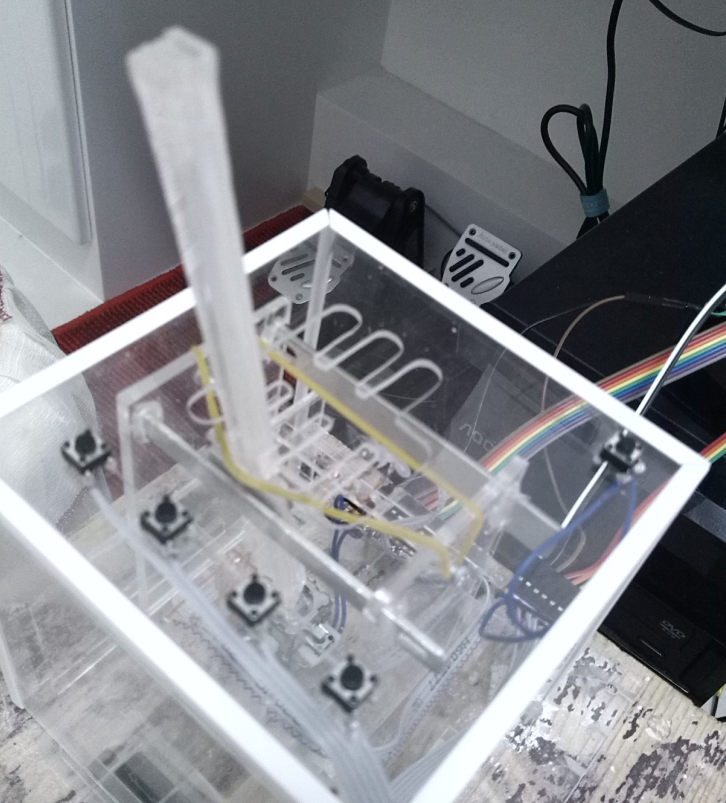

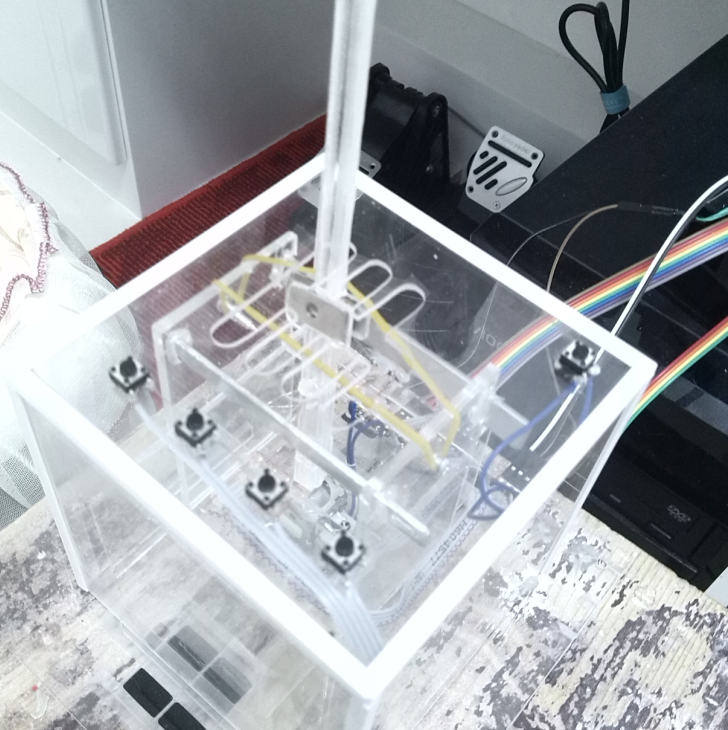

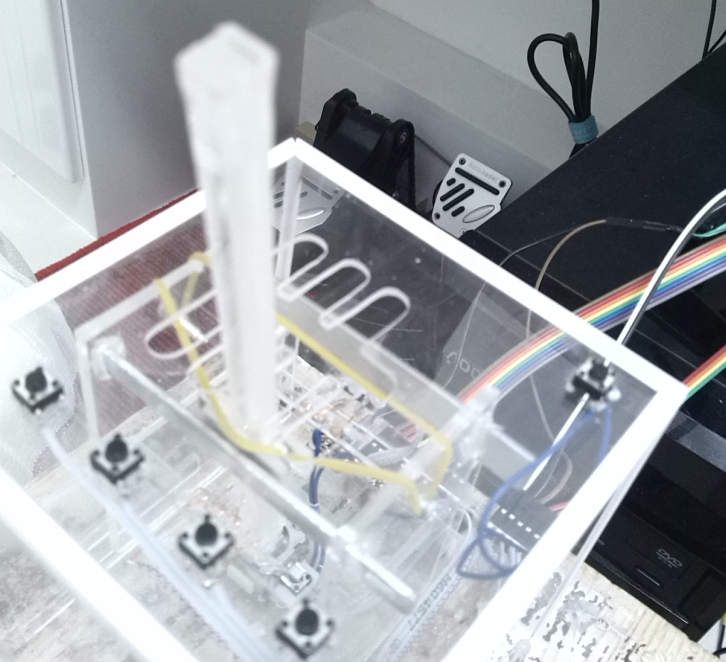

1-6檔
N檔和R檔
離合器還是原來制作的，並未改變
有喜歡DIY的朋友，可以來交流哦，DIY的樂趣，只有DIY玩家自己知道！
